MYJP糾偏光幕

詳情說明
檢測方式
輸出方式
掃描方式
技術參數
選型說明及規格

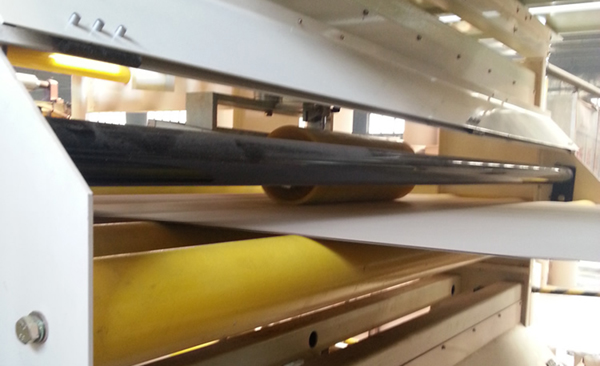

主要用于精度糾偏和對中的檢測和測量。
高精度的MYJP系列糾偏光幕適用于高精度的檢測和測量。包括精度糾偏、在線糾偏，在線對中等類似的檢測和測量。

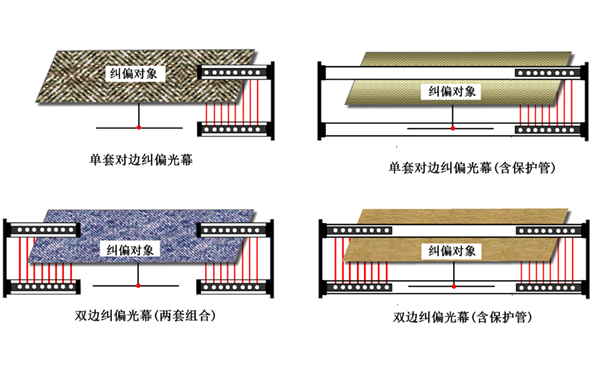

MYJP系列糾偏光幕檢測方式主要有：
單套對邊糾偏光幕：僅用1套光幕對糾偏對象的一個邊進行檢測，實現對邊糾偏；
雙邊糾偏光幕：用1套光幕對糾偏對象的兩個邊同時進行檢測，實現對邊糾偏或?qū)χ屑m偏，統一輸出一個信號；
雙邊組合糾偏光幕：兩邊分別各用1套光幕對兩個邊同時進行檢測，同時各自輸出信號，實現糾偏；
模擬量信號輸出：4～20mA、1～5VDC、0～5VDC、0～10VDC，±5VDC、±10VDC,可接上位機或其它數據采集系統；
通訊功能：RS485通訊功能，采用標準MODBUS協議與上位機進行通訊；
平行掃描(默認)：掃描所有光束，發射器的發射與接收器的接收是一一對應的關系。
交叉掃描：由平行掃描和傾斜光束組成，傾斜光束由發射器的第二通道對應接收器的第一通道；發射器的第三通道對應接收器的第二通道發，直到發射器的最后一條通道對應接收器的倒數第二通道，完成整個掃描。因此交叉掃描可以提高檢測距離中間1/3部分的檢測精度。
單邊掃描：單邊掃描只能用于檢測光幕中被測物體的上邊緣。每次掃描開始于上次掃描結果最后一條被遮斷的光束位置以下6條光束，掃描從此開始向上連續進行直到第一條導通的光束結束。當光幕中沒有物體時，系統自動執行直接掃描模式。這種掃描模式可以減少檢測的響應時間。
檢測距離：0-500mm；
光幕高度：80mm到1600mm；
光軸間距：1. 25mm 、2.5mm；
工作電源：24VDC ；
功耗：<15W；
適用溫度：-10oC ～50oC；
環境濕度：RH≤85%（20oC）；

1、型號類別：MYJP

2、光束數目：

32、64、96……表示32光束、64光束、96光束

3、光軸間距：

A1—1.25MM　 A2—2.5MM

A5—5MM 10—10MM

4、掃描方式：

無—平行掃描（默認） X—交叉掃描

S—單邊掃描

5、輸出類型：

R—RS485通訊輸出　 U-1～5V模擬量輸出

I-4～20mA模擬量輸出

6、檢測方式：

無-單邊檢測（無外管）

S—單邊檢測（含保護外管）　

D—雙邊檢測（含保護外管）

7、總幅寬長度：

8、外形長度：

型號規格一覽表：

單邊檢測(間距1.25mm)		雙邊檢測(間距1.25mm)
型號規格	有效測量長度mm	型號規格	有效測量長度mm
MYJP128A1□S	160	MYJP128A1□D	2×160	320
MYJP256A1□S	320	MYJP256A1□D	2×320	640
MYJP384A1□S	480	MYJP384A1□D	2×480	960
MYJP512A1□S	640	MYJP512A1□D	2×640	1280
MYJP640A1□S	800	MYJP640A1□D	2×800	1600

單邊檢測(間距2.5mm)		雙邊檢測(間距2.5mm)
型號規格	有效測量長度mm	型號規格	有效測量長度mm
MYJP32A2□S	80
MYJP64A2□S	160	MYJP64A2□D	2×160	320
MYJP96A2□S	240	MYJP96A2□D	2×240	480
MYJP128A2□S	320	MYJP128A2□D	2×320	640
MYJP160A2□S	400	MYJP160A2□D	2×400	800
MYJP192A2□S	480	MYJP192A2□D	2×480	960
MYJP224A2□S	560	MYJP224A2□D	2×560	1120
MYJP256A2□S	640	MYJP256A2□D	2×640	1280
MYJP288A2□S	720	MYJP288A2□D	2×720	1440
MYJP320A2□S	800	MYJP320A2□D	2×800	1600

單邊檢測(間距5mm)		雙邊檢測(間距5mm)
型號規格	有效測量長度mm	型號規格	有效測量長度mm
MYJP16A5□S	80	MYJP16A5□D	2×80	160
MYJP32A5□S	160	MYJP32A5□D	2×160	320
MYJP48A5□S	240	MYJP48A5□D	2×280	480
MYJP64A5□S	320	MYJP64A5□D	2×320	640
MYJP80A5□S	400	MYJP80A5□D	2×400	800
MYJP96A5□S	480	MYJP96A5□D	2×480	960
MYJP112A5□S	560	MYJP112A5□D	2×560	1120
MYJP128A5□S	640	MYJP128A5□D	2×640	1280
MYJP144A5□S	720	MYJP144A5□D	2×720	1440
MYJP160A5□S	800	MYJP160A5□D	2×800	1600

單邊檢測(間距10mm)		雙邊檢測(間距10mm)
型號規格	有效測量長度mm	型號規格	有效測量長度mm
MYJP1610□S	160	MYJP1610□D	2×160	320
MYJP2410□S	240	MYJP2410□D	2×240	480
MYJP3210□S	320	MYJP3210□D	2×320	640
MYJP4010□S	400	MYJP4010□D	2×400	800
MYJP4810□S	480	MYJP4810□D	2×480	960
MYJP5610□S	560	MYJP5610□D	2×560	1120
MYJP6410□S	640	MYJP6410□D	2×640	1280
MYJP7210□S	720	MYJP7210□D	2×720	1440
MYJP8010□S	800	MYJP8010□D	2×800	1600
