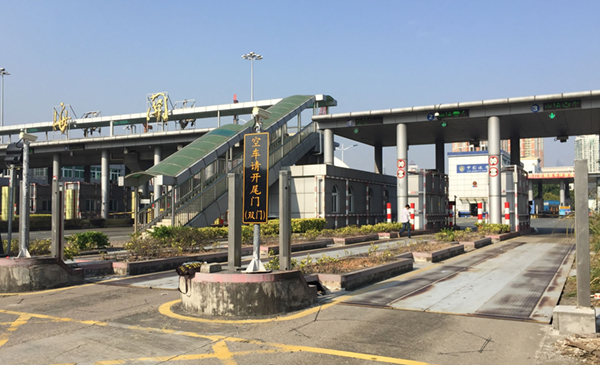

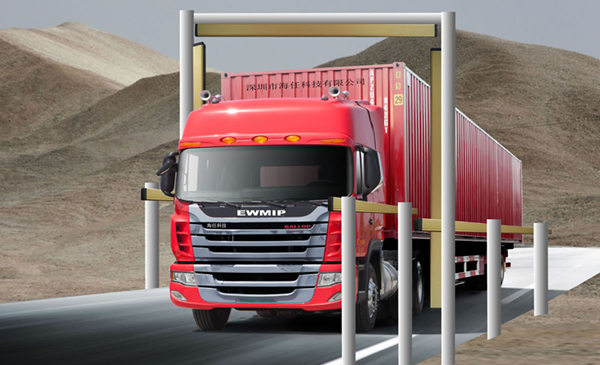

1、型號類別： MYL—檢測光幕 MYLV—車輛分離檢測光幕 |
2、光束數目： 06、08、10、12……表示6光束、8光束、10光束、12光束 |
|
3、光軸間距： 10：10mm；20：20mm；40：40mm；80：80mm； |
4、輸出類型： R—RS485通訊（MYL系列） N—雙路NPN輸出（MYLV系列） |
|
5、電纜長度(2根)： 25—2.5m 35—3.5m 50—5m A0-10 m A5-15 m |
6、電源電壓： 12—12VDC 24—24VDC |
|
7、防護外殼：無—無外殼 15—MYLF-1.5m 外殼； 18—MYLF-1.8m 外殼； |
|
|
光束數目 |
光軸間距20mm(單位:mm) |
|
光束數目 |
光軸間距20mm(單位:mm) |
|||
|
型號 |
保護高度H |
型號 |
保護高度H |
||||
|
16 |
MYL1610R |
160 |
8 |
MYL0820R |
MYLV0820N |
160 |
|
|
32 |
MYL3210R |
320 |
12 |
MYL1220R |
MYLV1220N |
240 |
|
|
48 |
MYL4810R |
480 |
16 |
MYL1620R |
MYLV1620N |
320 |
|
|
64 |
MYL6410R |
640 |
20 |
MYL2020R |
MYLV2020N |
400 |
|
|
80 |
MYL8010R |
800 |
24 |
MYL2420R |
MYLV2420N |
480 |
|
|
96 |
MYL9610R |
960 |
28 |
MYL2820R |
MYLV2820N |
560 |
|
|
128 |
MYL12810R |
1280 |
32 |
MYL3220R |
MYLV3220N |
640 |
|
|
160 |
MYL16010R |
1600 |
36 |
MYL3620R |
MYLV3620N |
720 |
|
|
192 |
MYL19210R |
1920 |
40 |
MYL4020R |
MYLV4020N |
800 |
|
|
224 |
MYL22410R |
2240 |
48 |
MYL4820R |
MYLV4820N |
960 |
|
|
256 |
MYL25610R |
2560 |
56 |
MYL5620R |
MYLV5620N |
1120 |
|
|
288 |
MYL28810R |
2880 |
64 |
MYL6420R |
MYLV6420N |
1280 |
|
|
320 |
MYL32010R |
3200 |
72 |
MYL7220R |
MYLV7220N |
1440 |
|
|
352 |
MYL35210R |
3520 |
88 |
MYL8820R |
MYLV8820N |
1760 |
|
|
384 |
MYL38410R |
3840 |
104 |
MYL10420R |
MYLV10420N |
2080 |
|
|
416 |
MYL41610R |
4160 |
120 |
MYL12020R |
MYLV12020N |
2400 |
|
|
448 |
MYL44810R |
4480 |
136 |
MYL13620R |
MYLV13620N |
2720 |
|
|
480 |
MYL48010R |
4800 |
152 |
MYL15220R |
MYLV15220N |
3040 |
|
|
|
|
|
168 |
MYL16820R |
MYLV16820N |
3360 |
|
|
光束數目 |
光軸間距40mm(單位:mm) |
|
光束數目 |
光軸間距80mm(單位:mm) |
||||
|
型號 |
保護高度H |
型號 |
保護高度H |
|||||
|
8 |
MYL0840R |
MYLV0840N |
320 |
8 |
MYL0880R |
MYLV0880N |
640 |
|
|
12 |
MYL1240R |
MYLV1240N |
480 |
10 |
MYL1080R |
MYLV1080N |
800 |
|
|
16 |
MYL1640R |
MYLV1640N |
640 |
12 |
MYL1280R |
MYLV1280N |
960 |
|
|
20 |
MYL2040R |
MYLV2040N |
800 |
14 |
MYL1480R |
MYLV1480N |
1120 |
|
|
24 |
MYL2440R |
MYLV2440N |
960 |
16 |
MYL1680R |
MYLV1680N |
1280 |
|
|
28 |
MYL2840R |
MYLV2840N |
1120 |
18 |
MYL1880R |
MYLV1880N |
1440 |
|
|
32 |
MYL3240R |
MYLV3240N |
1280 |
20 |
MYL2080R |
MYLV2080N |
1600 |
|
|
36 |
MYL3640R |
MYLV3640N |
1440 |
24 |
MYL2480R |
MYLV2480N |
1920 |
|
|
40 |
MYL4040R |
MYLV4040N |
1600 |
28 |
MYL2880R |
MYLV2880N |
2240 |
|
|
48 |
MYL4840R |
MYLV4840N |
1920 |
32 |
MYL3280R |
MYLV3280N |
2560 |
|
|
56 |
MYL5640R |
MYLV5640N |
2240 |
36 |
MYL3680R |
MYLV3680N |
2880 |
|
|
64 |
MYL6440R |
MYLV6440N |
2560 |
40 |
MYL4080R |
MYLV4080N |
3200 |
|
|
72 |
MYL7240R |
MYLV7240N |
2880 |
|
|
|
|
|
|
80 |
MYL8040R |
MYLV8040N |
3200 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

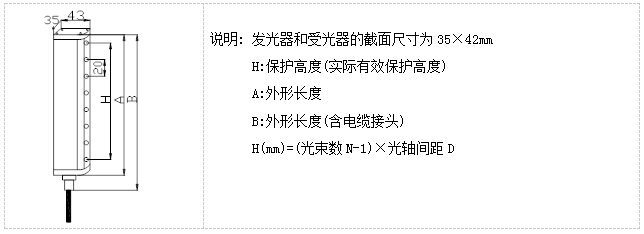

外形尺寸與光軸間距關系對應表
|
光 軸 間 距 |
保護高度H |
外形長度A |
外形長度B |
|
光軸間距20mm |
H |
H+53 |
H+85 |
|
光軸間距40mm |
H |
H+47 |
H+79 |
|
光軸間距80mm |
H |
H+47 |
H+79 |
（2）、接線圖：
|
序號 |
型號 |
外形長度 |
窗口長度 |
材質 |
可配套光幕 |
|
1 |
MYLF-1.5CS |
1650mm |
1500mm |
鋼板材料 |
檢測高度1280mm以下光幕 |
|
2 |
MYLF-1.8CS |
1950mm |
1800mm |
鋼板材料 |
檢測高度1440mm以上光幕 |
|
3 |
MYLF-1.5AL |
1650mm |
1500mm |
鋁合金材料 |
檢測高度1280mm以下光幕 |
|
4 |
MYLF-1.8AL |
1950mm |
1800mm |
鋁合金材料 |
檢測高度1440mm以上光幕 |
|
5 |
MYLF-1.5SS |
1650mm |
1500mm |
不銹鋼材料 |
檢測高度1280mm以下光幕 |
|
6 |
MYLF-1.8SS |
1950mm |
1800mm |
不銹鋼材料 |
檢測高度1440mm以上光幕 |
