    E3A系列安全光幕
    • 詳情說明
    • 原理
    • 組成單元
    • 光電保護裝置特點
    • ES系列控制器技術參數
    • 規格說明
    • 選型須知

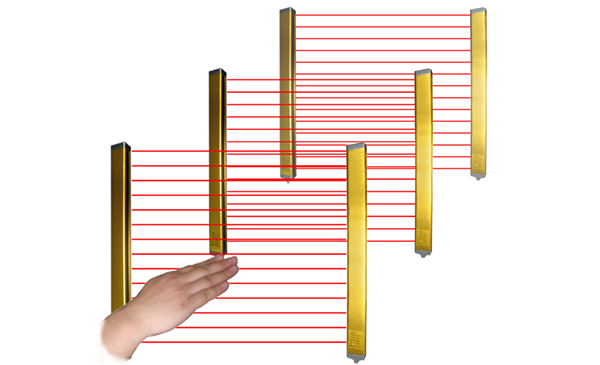

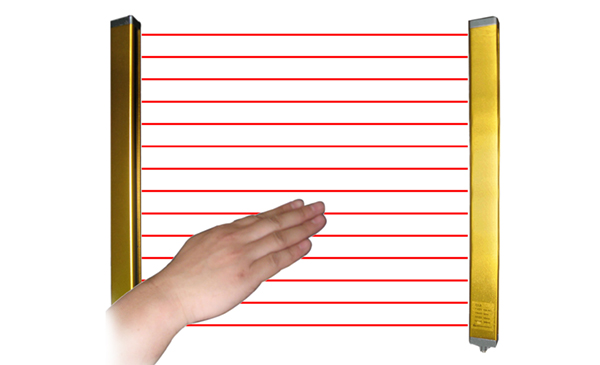

    • 發光器發出的光直射到受光器，形成保護光幕。當光幕被遮擋時，受光器產生一遮光信號，通過信號電纜傳輸?shù)娇刂破?，控制器將此信號進行處理，產生一控制輸出信號，控制機床的制動控制回路或其他設備的報警裝置，實現機床停止運行或安全報警。

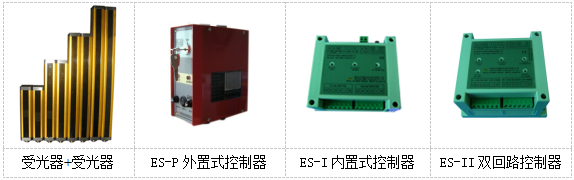

    • 發光器：由若干發光器件組成，發射紅外光線；
      受光器：由若干受光器件組成，接受紅外光線，與發光器的發光器件一一對應，形成保護光幕，產生通光、遮光信號，同時通過信號電纜將信號傳輸給控制器對外部設備進行控制；

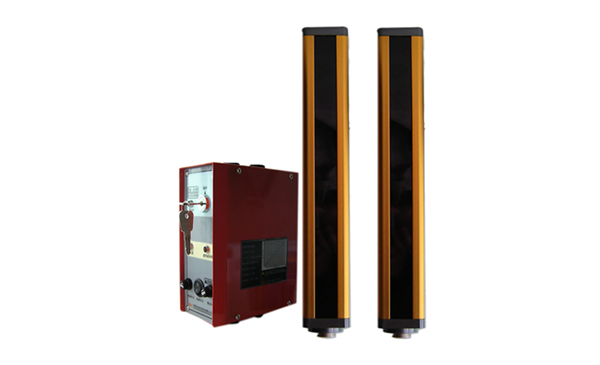

      控制器：信號處理單元，為發光器、受光器提供電源，并接收受光器傳送的通光、遮光信號，產生輸出控制信號，控制機床的制動控制回路或其他設備的報警裝置，實現機床停止運行或安全報警?？刂破饔蠩S-I型內置式控制器、ES-P型外置式控制器及ES-II型雙回路內置式控制器兩種類型，內置式控制器結構小巧緊湊，可安裝在設備的控制箱內；外置式控制器結構美觀牢固，可直接安裝在設備上，方便操作及光幕通光、遮光狀態的觀察；
      信號電纜：用來傳輸控制器和發光器、受光器之間的信號；
      控制電纜：用來連接控制器和機床、設備，以實現機床或其他設備的安全控制；

      安裝支架：把發光器與受光器固定在機臺上；

    • 保護長度：0-3500mm
      保護高度：50mm到2380mm，其它高度可訂做；
      光軸間距：10mm、20mm、40mm、80mm，其它間距可訂做；
      完善的自檢功能: 采用最新的安全技術設計，當光電保護裝置失電或自身出現故障時，確 保不向所控制的電氣控制發出錯誤信號；
      LED工作狀態及異常顯示: 通過LED數碼顯示和指示燈，能夠清晰地顯示出工作狀態及異常情況；
      長壽命雙繼電器輸出控制：控制器采用進口高可靠性雙繼電器控制，其電氣壽命大于100萬次，繼電器達到使用壽命后，可更換；
      抗干擾能力強：對電磁信號、頻閃燈光、焊接弧光及周圍光源具有良好的抗干擾能力；
      自保功能（內置式控制器）:遮擋光幕后，光幕一直維持?jǐn)嚅_狀態，只有按動復位按鈕后，光幕恢復通光狀態。
      固定盲區(訂制): 允許通過設置可以忽略系統檢測區域內一些固定可見物體(如支架、夾具等），以確保這些物體的存在不影響機器的運行。
      浮動盲區 (訂制): 允許通過設置讓某些光束屏蔽掉,這些光束可以上下浮動,可以忽略系統檢測區域內一些移動可見物體，以確保這些物體的存在不影響機器的運行。
    • 工作電源：100～264VAC，50/60HZ
      輸出觸點容量：AC250V 　7A
      功耗：＜12W
      適用溫度：-10℃～50℃，環境濕度：20℃　　RH≤85%
      響應時間：＜20ms
      絕緣電阻：＞100MΩ
      介電強度：AC1500V/60s
      抗光干擾能力：10000Lux　（入射角≥5°）
      輸出繼電器壽命：≥100萬次（可更換）

    • 1、型號類別：E3A、E3B

         E3A—保護范圍在3.5米內

         E3B—保護范圍在10米內

      2、光束數目：

      04、06、08、10、12……表示4光束、6光束、8光束、10光束、12光束

      3、光軸間距：

         10：10mm；        20：20mm；

         40：40mm；        80：80mm；

      4、控制器類型：

      N—NPN/PNP輸出

      P—ES-P外置式控制器 I—ES-I內置式控制器

      II—ES-II雙回路內置控制器

      PII—ES-I PII雙回路外置控制器

      5、輸出類型：

         R—繼電器　     N—NPN輸出

         P—PNP輸出　   N+P—NPN+PNP輸出

      6、電纜長度：

      25-2.5m    35-3.5m    50-5m     A0-10m

      A5-15m     B0-20m      B5-25m    C5-35m

      7、安裝方式：

        無—無支架        L—固定片安裝

        GL—鋼管支架(700mm)

        GS—鋼管支架(500mm)


      E3A1220PR3550-GL表示E3A光電保護裝置、12光束、光軸間距為20mm、外置式控制器、繼電器輸出、電纜長度為3.5m+5m，電壓為90~240VAC，500mm鋼管支架;
      E3A1220NN3550表示E3A光電保護裝置、12光束、光軸間距為20mm、NPN輸出、電纜長度為3.5m+5m，電壓為24VDC, 無支架；

    • l保護范圍選擇：

      E3A系列適用于保護長度為3.5米以內的機床（機床臺面）或保護區域。

      E3B系列適用于保護長度為10米以內的機床（機床臺面）或保護區域

      l保護高度選擇：

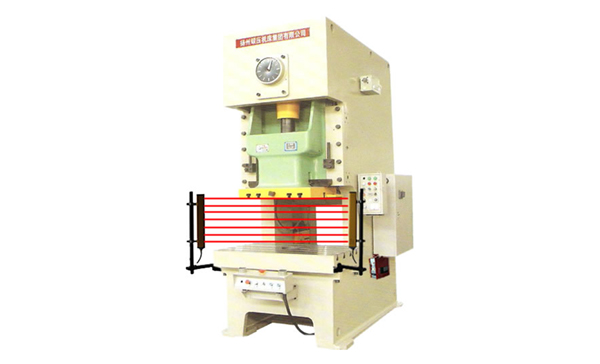

      對于沖床其保護高度應不小于： 機床滑塊行程 + 調節量；

      對于其他機械或危險區域，應根據需要保護的區域高度，選擇相應規格的光電保護裝置。

      l輸出控制選擇：

      繼電器輸出(帶控制器)：需要指示、操作功能時選用；

      NPN或PNP：只需要給機器提供一個指令控制信號時選用；

      l控制器的選擇：

      根據安裝的方便性要求選用，

      ES-P外置式控制器一般適用于外部安裝、易于操作、需要外部可以直接觀察光幕工作狀態的場合； ES-I內置式控制器，

      ES-II雙回路控制器一般安裝于控制箱內部。

      l電纜的選擇：

      信號電纜2根（可選2.5米、3.5米、5.0米）；控制電纜1根（ES-P型：2.5米；ES-I/ES-II型：1.0米）；

      選型規格一覽表

      光軸間距10mm

      光軸間距20mm

      光軸間距40mm

      光軸間距80mm

      型號

      保護高度

      型號

      保護高度

      型號

      保護高度

      型號

      保護高度

      E3A-0610

      50mm

      E3A-0420

      60mm

      E3A-0440

      120mm

      E3A-0480

      240mm

      E3A-0810

      70mm

      E3A-0620

      100mm

      E3A-0640

      200mm

      E3A-0680

      400mm

      E3A-1610

      150mm

      E3A-0820

      140mm

      E3A-0840

      280mm

      E3A-0880

      560mm

      E3A-2410

      230mm

      E3A-1020

      180mm

      E3A-1040

      360mm

      E3A-1080

      720mm

      E3A-3210

      310mm

      E3A-1220

      220mm

      E3A-1240

      440mm

      E3A-1280

      880mm

      E3A-4010

      390mm

      E3A-1420

      260mm

      E3A-1440

      520mm

      E3A-1480

      1040mm

      E3A-4810

      470mm

      E3A-1620

      300mm

      E3A-1640

      600mm

      E3A-1680

      1200mm

      E3A-5610

      550mm

      E3A-1820

      340mm

      E3A-1840

      680mm

      E3A-1880

      1360mm

      E3A-6410

      630mm

      E3A-2020

      380mm

      E3A-2040

      760mm

      E3A-2080

      1520mm

      E3A-7210

      710mm

      E3A-2220

      420mm

      E3A-2240

      840mm

      E3A-2480

      1840mm

      E3A-8010

      800mm

      E3A-2420

      460mm

      E3A-2440

      920mm

      E3A-2880

      2160mm

      E3A-8810

      870mm

      E3A-2620

      500mm

      E3A-2640

      1000mm

      E3A-9610

      950mm

      E3A-2820

      540mm

      E3A-2840

      1080mm

      E3A-10410

      1030mm

      E3A-3020

      580mm

      E3A-3240

      1240mm

      E3A-11210

      1110mm

      E3A-3220

      620mm

      E3A-3640

      1400mm

      E3A-12010

      1190mm

      E3A-3420

      660mm

      E3A-3840

      1480mm

      E3A-12810

      1270mm

      E3A-3620

      700mm

      E3A-4040

      1560mm

      E3A-13610

      1350mm

      E3A-3820

      740mm

      E3A-4840

      1880mm

      E3A-14410

      1430mm

      E3A-4020

      780mm

      E3A-5640

      2200mm

      E3A-16010

      1590mm

      E3A-4820

      940mm

      E3A-17610

      1750mm

      E3A-5620

      1100mm

      E3A-19210

      1910mm

      E3A-6420

      1260mm

      E3A-20810

      2070mm

      E3A-7220

      1420mm

      E3A-22410

      2230mm

      E3A-8820

      1740mm

      E3A-24010

      2390mm

      E3A-10420

      2060mm

      E3A-25610

      2550mm

      E3A-12020

      2380mm
