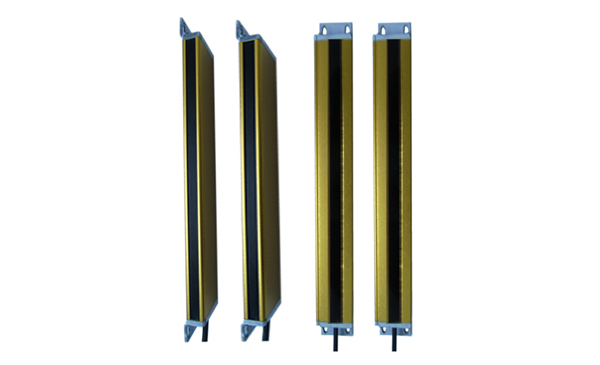

    E15-2415超薄安全光幕
    • 詳情說明
    • 典型應用
    • 組成單元
    • 特點
    • 電氣接線說明
    • 傳感器外形尺寸計算

    • 超薄型,厚度僅為15mm的安全光幕，應用于要求空間小，貼緊安裝或需要隱秘等場合,可應用于機器門上作防護或起動信號使用。
    • 發光器：由若干發光器件組成，發射紅外光線；
      受光器：由若干受光器件組成，接受紅外光線，與發光器的發光器件一一對應，形成保護光幕，產生通光、遮光信號，同時通過信號電纜將信號傳輸給控制器對外部設備進行控制；
      信號電纜：用來傳輸控制器和發光器、受光器之間的信號；
    • 保護長度：360mm；
      光軸間距：15mm；
      保護范圍：0～2500mm
      光束數量：24束
      輸出類型: NPN/PNP輸出
      電源電壓: 12V/24VDC
      截面尺寸: 38×15mm
      完善的自檢功能: 采用最新的安全技術設計，當光電保護裝置失電或自身出現故障時，確保不向所控制的電氣控制發出錯誤信號；
      抗干擾能力強： 對電磁信號、頻閃燈光、焊接弧光及周圍光源具有良好的抗干擾能力；
    • （一）NPN型控制輸出的接法
      1、技術參數：
      工作電源：DC24V，200 mA
      輸出狀態：NPN輸出。通光時，OUT輸出為低電平，最大驅動電流≦200mA；遮光時，OUT輸出為高電平或懸空。
      2、接線圖：
      ※注意：若負載為帶有反向二極管的直流繼電器等，請注意極性不要接錯，否則可能損壞光幕裝置。
      3、信號電纜
      五芯信號電纜，一端連接發光器、受光器，另一端接+24V電源和控制元件，其中：
      棕色線：電源正極，接供電電源DC24V正端；
      綠色線：電源負極，接供電電源0V負端；
      黃色線：輸出信號（僅受光器）為NPN輸出，發光器為空；
      灰色線：發光器、受光器信號連接線，接在一起；
      白色線：發光器、受光器信號連接線，接在一起；
      （二）PNP型控制輸出的接法
      1、技術參數：
      工作電源：DC24V，200 mA
      輸出狀態：PNP輸出。通光時，OUT輸出為高電平，最大驅動電流≦200mA；遮光時，OUT輸出為懸空。
      2、接線圖：
      ※注意：若負載為帶有反向二極管的直流繼電器等，請注意極性不要接錯，否則可能損壞光幕裝置。
      3、信號電纜
      五芯信號電纜，一端連接發光器、受光器，另一端接+24V電源和控制元件，其中：
      棕色線：電源正極，接供電電源DC24V正端；
      綠色線：電源負極，接供電電源0V負端；
      黃色線：輸出信號（僅受光器）為NPN輸出，發光器為空；
      灰色線：發光器、受光器信號連接線，接在一起；
      白色線：發光器、受光器信號連接線，接在一起；
    • 說明:
      發光器和受光器的截面尺寸為15×38mm
      保護高度(實際有效保護高度)：H =360
      外形長度（不含安裝L支架）：A=381
      外形長度（含安裝L支架）：B=405

      安裝孔尺寸長度：C=395
