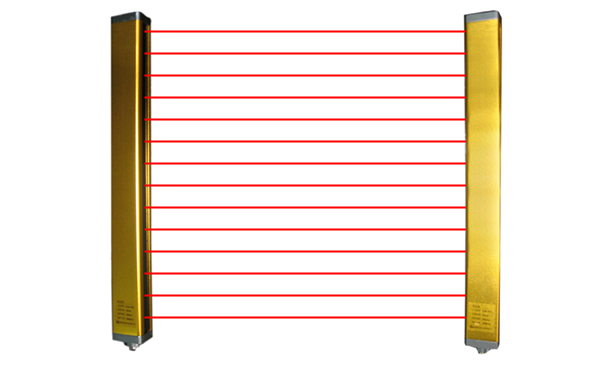

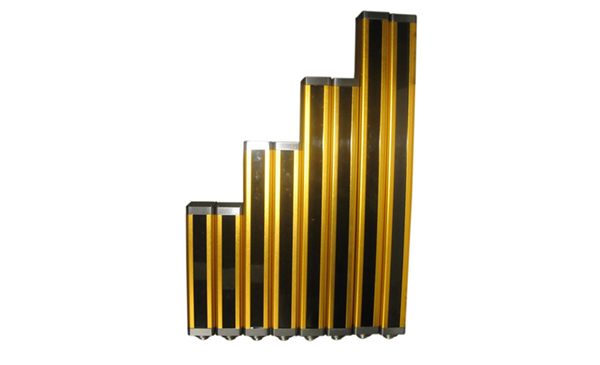

保護長度：0-3500mm；
保護高度：50mm到3200mm，其它高度可訂做；
光軸間距：10mm、20mm、40mm、80mm，其它間距可訂做；
完善的CPU實時自檢功能: 采用最新的安全技術設計，實時自檢測，當安全光幕失電或自身出現故障時，確保不向所控制的電氣控制發出錯誤信號；
EDM外部監控功能: 采用EDM技術設計，對外部觸點進行監控，防止外部觸點粘接故障而導致的安全功能的喪失；
LED工作狀態及異常顯示: 通過LED數碼顯示和指示燈，能夠清晰地顯示出工作狀態及異常情況；
雙路獨立OSSD輸出控制： 采用雙路獨立輸出；確保了更高的安全性能；
抗干擾能力強： 對電磁信號、頻閃燈光、焊接弧光及周圍光源具有良好的抗干擾能力；
浮動盲區 (訂制) ：允許通過設置讓某些光束屏蔽掉,這些光束可以上下浮動,可以忽略系統檢測區域內一些移動可見物體，以確保這些物體的存在不影響機器的運行。
|

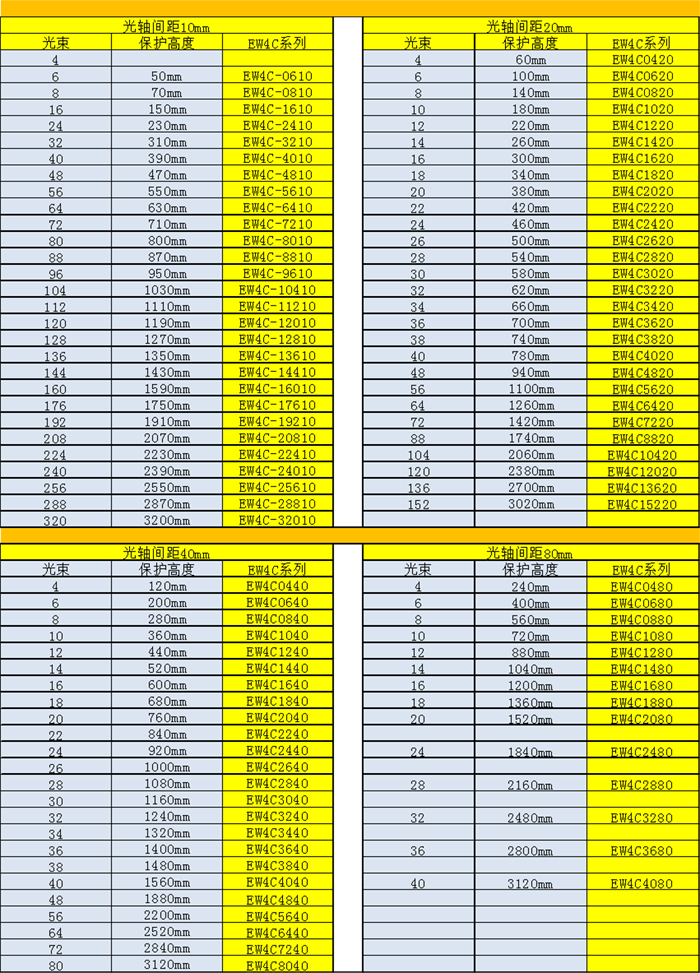

1、型號類別：EW4C、E34L EW4C—保護范圍在3.5米內 EW4L—保護范圍在10米內 |
2、光束數目： 04、06、08、10、12……表示4光束、6光束、8光束、10光束、12光束 |
|
3、光軸間距： 10：10mm；20：20mm；40：40mm；80：80mm； |
4、輸出類型： N—2路NPN輸出 P—2路PNP輸出 |
|
5、信號電纜長度（2根）： 25-2.5m 35-3.5m 50-5m A0-10m A5-15m B0-20m B5-25m C5-35m |
|

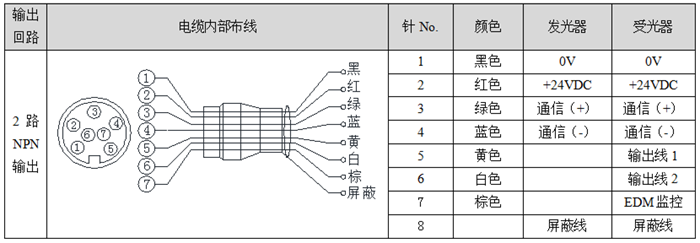

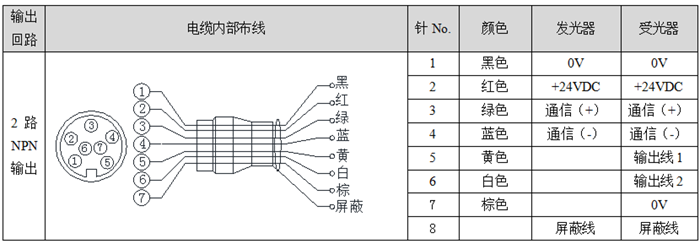

（一）NPN型雙路控制輸出的接法
工作電源：DC24V，2000mA；
輸入輸出狀態：
通光時，OSSD1、OSSD2控制輸出默認為低電平，最大驅動電流≤200mA；
遮光時，OSSD1、OSSD2控制輸出為懸空 (或高電平，若需要)；
EDM外部觸點監控；
1、NPN輸出簡易接線圖（不含EDM外部設備監控）

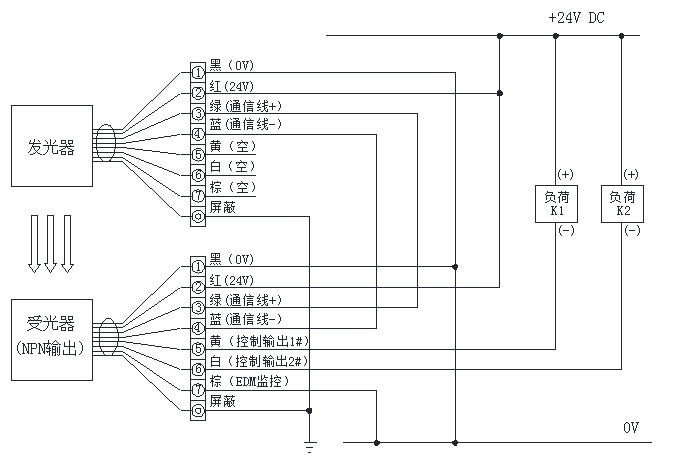

2、NPN輸出完整接線圖（含EDM外部設備監控）
注意：若負載為帶有反向二極管的直流繼電器等，請注意極性不要接錯，否則可能損壞光幕裝置。

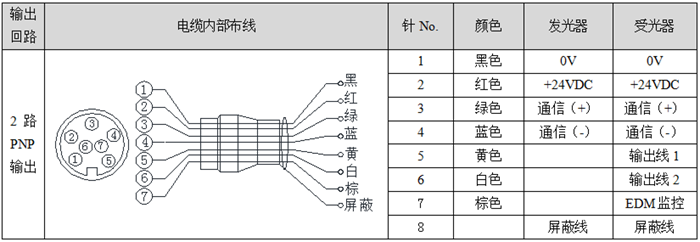

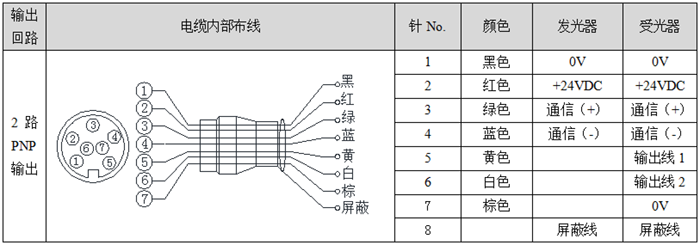

（二）PNP型雙路控制輸出的接法
工作電源：DC24V，2000mA；
輸入輸出狀態： 通光時，OSSD1、OSSD2控制輸出默認為高電平，最大驅動電流≤200mA；
遮光時，OSSD1、OSSD2控制輸出為懸空；
EDM外部觸點監控；
1、PNP輸出簡易接線圖（不含EDM外部設備監控）
注意：若負載為帶有反向二極管的直流繼電器等，請注意極性不要接錯，否則可能損壞光幕裝置。

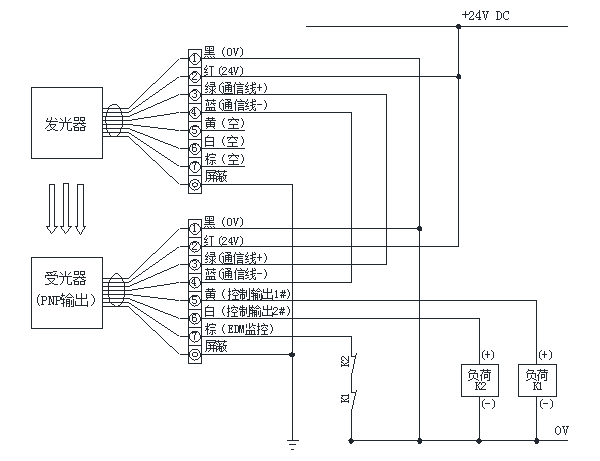

2、PNP輸出完整接線圖（含復位輸入、EDM外部設備監控）
注意：若負載為帶有反向二極管的直流繼電器等，請注意極性不要接錯，否則可能損壞光幕裝置。

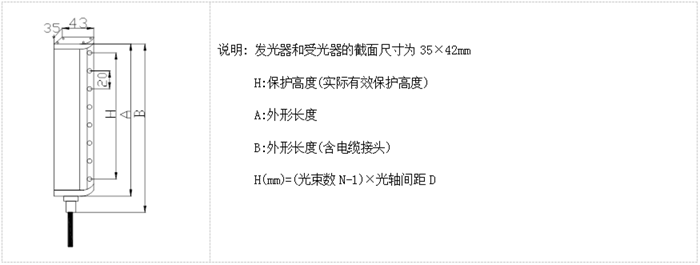

外形尺寸與光軸間距關系對應表
|
光 軸 間 距 |
保護高度H |
外形長度A |
外形長度B |
|
光軸間距10mm |
H |
H+67 |
H+99 |
|
光軸間距20mm |
H |
H+73 |
H+105 |
|
光軸間距40mm |
H |
H+67 |
H+99 |
|
光軸間距80mm |
H |
H+67 |
H+99 |
