19年專注工業安全、機床安全、工業檢測與測量、機器視覺、
傳感與控制技術、自動化控制系統及提供行業解決方案
    MYDZ系列測量光幕
    • 詳情說明
    • 工作原理
    • 技術參數
    • 控制輸出類型
    • 掃描方式
    • 選型說明及規格
    • 傳感器外形尺寸計算
    • ·超薄型,厚度僅為16mm的測量光幕

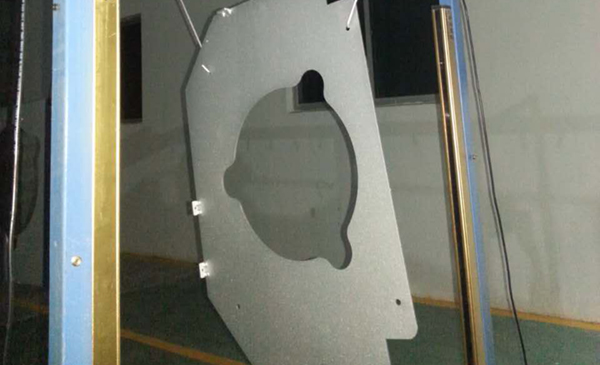

      廣泛應用于要求空間小，貼緊安裝或需要隱秘等場合,可應用于通道檢測或物體通過信號測量使用。
      ·超長檢測距離且易于對準
      高分辨率的MYDZ系列測量光幕具有3.5m的檢測距離，易于對準。

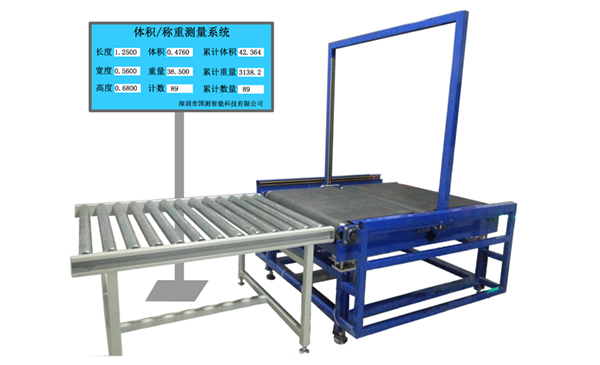

      ·用于高精度的檢測和測量
      高精度的MYDZ系列測量光幕適用于高精度的檢測和測量。包括在線檢測、通道檢測、精度糾偏、孔洞檢測和以上類似的檢測和測量。每套系統包括一對高分辨率光幕和兩條電纜。

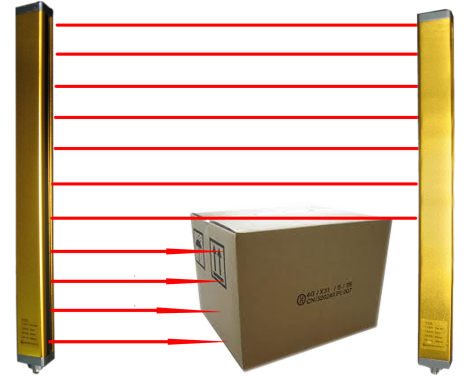

    • MYDZ系列測量光幕由發光器和接收器組成，發光器發出的光直射到接收器，形成光幕系統。放置在發光器和接收器之間的目標物體將會阻擋一部分光線使其不能射到相應的接收器器件。MYDZ系列測量光幕使用同步掃描來識別被擋的通道。首先一個發光器通道發出光脈沖而對應的接收器同時來尋找該脈沖，當找到后即完成一個通道的掃描，接著轉向下一個通道，直到所有的掃描都完成。當一個周期掃描完成后，系統記錄哪些通道通光，哪些通道被遮擋，根據系統定義輸出一個信號，該信號可以的模擬量信號，也可以是開關量信號。
    • 檢測距離：
      MYDZ□□10系列：0-3500mm；
      MYDZ□□20系列：0-3500mm；
      MYDZ□□40系列：0-3500mm；
      MYDZ□□80系列：0-3500mm；
      光幕高度：70mm到2080mm；
      光軸間距： 10mm、 20mm、40mm、80mm四種；
      最小被測物尺寸：10mm、 20mm、40mm、80mm；
      截面尺寸: 16×35mm
      工作電源：24VDC ；
      功耗：<15W；
      適用溫度：-10oC ～50oC；環境濕度：RH≤85%（20oC）；
      響應時間：<20ms；
    • 1、開關量輸出：NPN/PNP輸出
      2、模擬量信號輸出：4～20mA、1～5VDC、0～5VDC、0～10VDC，可接上位機或其它數據采集系統；
      3、通訊輸出：具備RS232或RS485通訊功能，采用標準MODBUS協議與上位機進行通訊；
    • 平行掃描(默認)：掃描所有光束，發射器的發射與接收器的接收是一一對應的關系。
      交叉掃描：由平行掃描和傾斜光束組成，傾斜光束由發射器的第二通道對應接收器的第一通道；發射器的第三通道對應接收器的第二通道發，直到發射器的最后一條通道對應接收器的倒數第二通道，完成整個掃描。因此交叉掃描可以提高檢測距離中間1/3部分的檢測精度。

    • 1、型號類別：MYDZ



      2、光束數目：

      06、08、10、12……表示6光束、8光束、10光束、12光束

      3、光軸間距：

      10：10mm；        20：20mm；

      40：40mm；        80：80mm；

      4、掃描類型：

        無—平行掃描方式(默認)

        X—交叉掃描方式

      5、輸出類型：

      I—4～20mA輸出  　  U—1～5VDC輸出

      R—RS485通訊輸出　  N—NPN+PNP輸出

      P—PNP輸出

      6、電纜長度(2根)：

      25—2.5m   35—3.5m   50—5m

      A0-10 m    A5-15 m


      光軸間距10mm

      光軸間距20mm

      光軸間距40mm

      光軸間距80mm

      型號規格

      測量高度

      型號規格

      測量高度

      型號規格

      測量高度

      型號

      保護高度

      MYDZ0810

      80

      MYDZ0820

      160

      MYDZ0840

      320

      MYDZ0480

      320

      MYDZ1610

      160

      MYDZ1220

      240

      MYDZ1240

      480

      MYDZ0680

      480

      MYDZ2410

      240

      MYDZ1620

      320

      MYDZ1640

      640

      MYDZ0880

      640

      MYDZ3210

      320

      MYDZ2020

      400

      MYDZ2040

      800

      MYDZ1080

      800

      MYDZ4010

      400

      MYDZ2420

      480

      MYDZ2440

      960

      MYDZ1280

      960

      MYDZ4810

      480

      MYDZ2820

      560

      MYDZ2840

      1120

      MYDZ1480

      1120

      MYDZ5610

      560

      MYDZ3220

      640

      MYDZ3240

      1280

      MYDZ1680

      1280

      MYDZ6410

      640

      MYDZ3620

      720

      MYDZ3640

      1440

      MYDZ1880

      1440

      MYDZ7210

      720

      MYDZ4020

      800

      MYDZ4040

      1600

      MYDZ2080

      1600

      MYDZ8810

      880

      MYDZ4820

      960

      MYDZ4840

      1920

      MYDZ2280

      1760

      MYDZ9610

      960

      MYDZ5620

      1120

      MYDZ2480

      1920

      MYDZ10410

      1040

      MYDZ6420

      1280

      MYDZ2680

      2080

      MYDZ11210

      1120

      MYDZ7220

      1440

      MYDZ12010

      1200

      MYDZ8820

      1760

      MYDZ12810

      1280

      MYDZ10420

      2080

      MYDZ13610

      1360

      MYDZ14410

      1440

      MYDZ16010

      1600

      MYDZ17610

      1760

      MYDZ19210

      1920

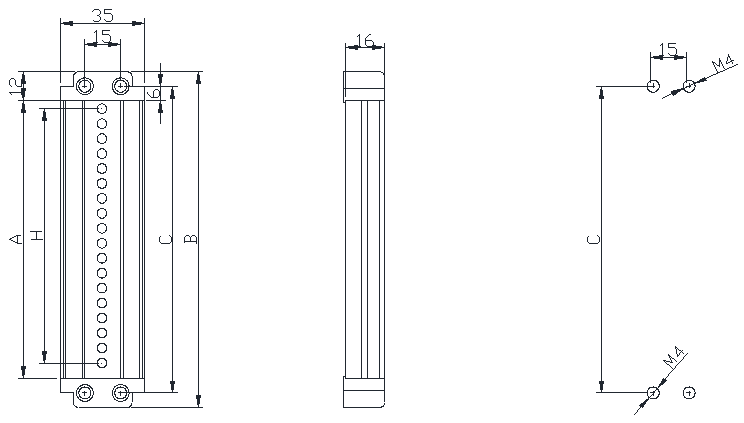

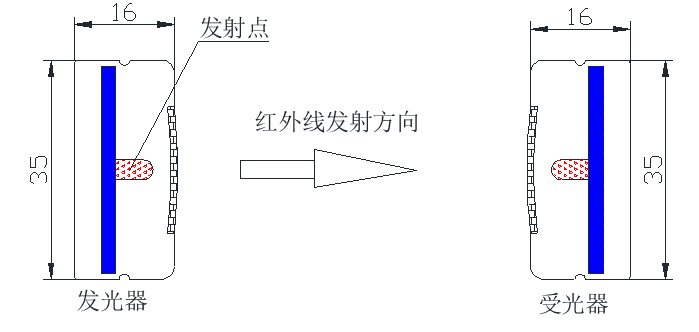

    • 說明: 發光器和受光器的截面尺寸為16×35mm
      H:保護高度(實際有效保護高度)
      A:外形長度（不含端蓋）
      B:外形長度（含端蓋）
      C:安裝孔尺寸長度
      H(mm)=(光束數N-1)×光軸間距D

      外形尺寸與光軸間距關系對應表

      光 軸 間 距

      保護高度H

      外形長度A

      外形長度B

      安裝尺寸C

      光軸間距10mm

      H

      H+40

      H+64

      H+52

      光軸間距20mm

      H

      H+46

      H+70

      H+58

      光軸間距40mm

      H

      H+40

      H+64

      H+52
