    MYLV系列車輛分離檢測光幕
    • 詳情說明
    • 系統配置
    • 性能特點
    • 選型規格表
    • 發光器、受光器的安裝
    • NPN型控制輸出的接法
    • 防護外罩
    • 主要用于車輛分離的檢測和測量
      該產品是在MYD產品基礎上進行集成化設計,更加簡便易用，便于安裝調試，無需控制器。主要用于車輛分離檢測、車輛外形尺寸檢測、物體檢測、外形測量等應用。

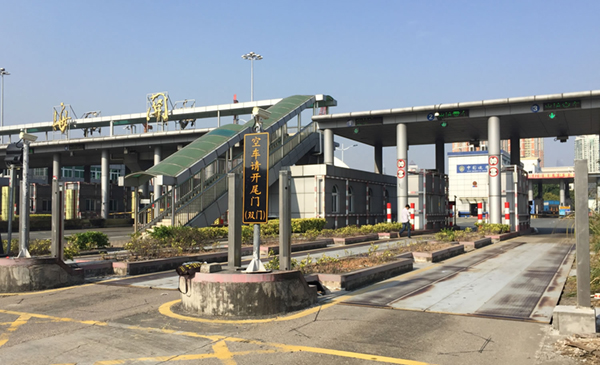

      在交通行業,MYLV系列車輛分離光幕是智能交通系統、公路收費系統、不停車收費系統、公路計重收費系統、超限檢測系統及其它交通控制系統中的關鍵設備。

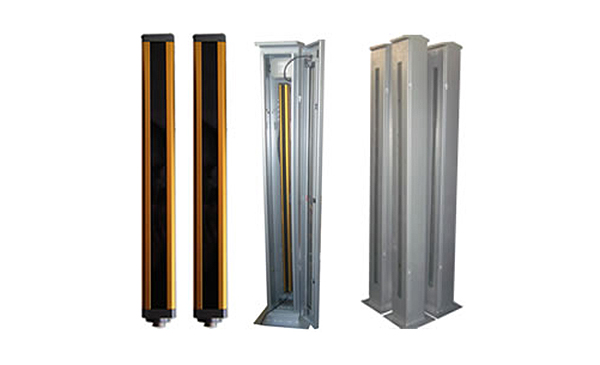

    • 發射器和接收器：發射器內置線性排列的高能量發光元件，接收器內置與發射器數量相同的接收元件，發射器和接受器的對應光電元件依次按順序同步觸發，檢測光路是否導通，當汽車通過掃描區域時，部分或全部光束被遮擋，因而被檢測出。
      防護外罩：為不銹鋼或冷扎鋼板噴塑材料，為光幕提供防護，內置電加熱玻璃、溫度控制器、濕度控制器，在濕度過高、溫度過低時實現自動加熱，以保證車輛分離光幕在潮濕地區、雨雪天氣、寒冷季節可靠使用。
    • 集成化設計、無需控制器，簡單易用；
      光幕高度：140mm到2520mm；
      光軸間距：10mm、20mm、40mm、80mm四種，其它間距可定做；
      檢測距離：10m；
      LED指示燈可顯示光幕的工作狀態及故障狀態；
      控制輸出：
      1、雙NPN輸出（MYLV系列）： 檢測車輛是否存在或通過；
      輸出1：車輛檢測信號輸出，DC30V/200 mA；
      輸出2:光幕異常報警輸出，DC30V/200 mA；
      2、RS485通訊輸出（MYL系列），檢測車輛的類型及車輛尺寸的大?。?br />

      對于MYLV車輛分離檢測光幕，運用獨特算法，使光幕只檢測120mm以上的物體， 同時具有25mm的分辨率，既可以避免由陽光、飛鳥、蚊蟲及污泥引起的誤動作，也可以可靠檢測車輛掛鉤；
      自動檢測故障，并忽略（屏蔽）有問題的光束，仍能保持正常工作，同時輸出報警信號；
      使用高能量、高穿透率光電管，便于安裝維護；
      可以實現車輛自動分離、計數、存在檢測、分類檢測、確定車頭時距；
      完全消除跟車現象，將半掛車、全掛車、單車可靠分離；
      專用防護外殼使用堅固的不銹鋼材制成，保證車輛分離器可靠用于室外的惡劣環境；

    • 1、型號類別：

      MYL—檢測光幕

      MYLV—車輛分離檢測光幕

      2、光束數目：

      06、08、10、12……表示6光束、8光束、10光束、12光束

      3、光軸間距：

      10：10mm；20：20mm；40：40mm；80：80mm；

      4、輸出類型：

      R—RS485通訊（MYL系列）

      N—雙路NPN輸出（MYLV系列）

      5、電纜長度(2根)：

      25—2.5m     35—3.5m      50—5m

      A0-10 m      A5-15 m

      6、電源電壓：

      12—12VDC  24—24VDC

      7、防護外殼：無—無外殼

      15—MYLF-1.5m 外殼；

      18—MYLF-1.8m 外殼；

      光束數目

      光軸間距20mm(單位:mm)



      光束數目

      光軸間距20mm(單位:mm)

      型號

      保護高度H

      型號

      保護高度H

      16

      MYL1610R

      160

      8

      MYL0820R

      MYLV0820N

      160

      32

      MYL3210R

      320

      12

      MYL1220R

      MYLV1220N

      240

      48

      MYL4810R

      480

      16

      MYL1620R

      MYLV1620N

      320

      64

      MYL6410R

      640

      20

      MYL2020R

      MYLV2020N

      400

      80

      MYL8010R

      800

      24

      MYL2420R

      MYLV2420N

      480

      96

      MYL9610R

      960

      28

      MYL2820R

      MYLV2820N

      560

      128

      MYL12810R

      1280

      32

      MYL3220R

      MYLV3220N

      640

      160

      MYL16010R

      1600

      36

      MYL3620R

      MYLV3620N

      720

      192

      MYL19210R

      1920

      40

      MYL4020R

      MYLV4020N

      800

      224

      MYL22410R

      2240

      48

      MYL4820R

      MYLV4820N

      960

      256

      MYL25610R

      2560

      56

      MYL5620R

      MYLV5620N

      1120

      288

      MYL28810R

      2880

      64

      MYL6420R

      MYLV6420N

      1280

      320

      MYL32010R

      3200

      72

      MYL7220R

      MYLV7220N

      1440

      352

      MYL35210R

      3520

      88

      MYL8820R

      MYLV8820N

      1760

      384

      MYL38410R

      3840

      104

      MYL10420R

      MYLV10420N

      2080

      416

      MYL41610R

      4160

      120

      MYL12020R

      MYLV12020N

      2400

      448

      MYL44810R

      4480

      136

      MYL13620R

      MYLV13620N

      2720

      480

      MYL48010R

      4800

      152

      MYL15220R

      MYLV15220N

      3040







      168

      MYL16820R

      MYLV16820N

      3360

      光束數目

      光軸間距40mm(單位:mm)

      光束數目

      光軸間距80mm(單位:mm)

      型號

      保護高度H

      型號

      保護高度H

      8

      MYL0840R

      MYLV0840N

      320

      8

      MYL0880R

      MYLV0880N

      640

      12

      MYL1240R

      MYLV1240N

      480

      10

      MYL1080R

      MYLV1080N

      800

      16

      MYL1640R

      MYLV1640N

      640

      12

      MYL1280R

      MYLV1280N

      960

      20

      MYL2040R

      MYLV2040N

      800

      14

      MYL1480R

      MYLV1480N

      1120

      24

      MYL2440R

      MYLV2440N

      960

      16

      MYL1680R

      MYLV1680N

      1280

      28

      MYL2840R

      MYLV2840N

      1120

      18

      MYL1880R

      MYLV1880N

      1440

      32

      MYL3240R

      MYLV3240N

      1280

      20

      MYL2080R

      MYLV2080N

      1600

      36

      MYL3640R

      MYLV3640N

      1440

      24

      MYL2480R

      MYLV2480N

      1920

      40

      MYL4040R

      MYLV4040N

      1600

      28

      MYL2880R

      MYLV2880N

      2240

      48

      MYL4840R

      MYLV4840N

      1920

      32

      MYL3280R

      MYLV3280N

      2560

      56

      MYL5640R

      MYLV5640N

      2240

      36

      MYL3680R

      MYLV3680N

      2880

      64

      MYL6440R

      MYLV6440N

      2560

      40

      MYL4080R

      MYLV4080N

      3200

      72

      MYL7240R

      MYLV7240N

      2880

      80

      MYL8040R

      MYLV8040N

      3200


    • 外形尺寸與光軸間距關系對應表

      光 軸 間 距

      保護高度H

      外形長度A

      外形長度B

      光軸間距20mm

      H

      H+53

      H+85

      光軸間距40mm

      H

      H+47

      H+79

      光軸間距80mm

      H

      H+47

      H+79

    • （1）、技術參數：
      工作電源：DC24V，200 mA
      輸出狀態：雙路NPN輸出。通光時，OUT輸出為低電平，最大驅動電流≦200mA；遮光時，OUT輸出為高電平。

      （2）、接線圖：


    • 防護罩為不銹鋼、冷扎鋼板或鋁型材材料，為光幕提供防護，內置電加熱玻璃、溫度控制器、濕度控制器，在濕度過高、溫度過低時實現自動加熱，以保證車輛分離光幕在潮濕地區、雨雪天氣、寒冷季節可靠使用。

      序號

      型號

      外形長度

      窗口長度

      材質

      可配套光幕

      1

      MYLF-1.5CS

      1650mm

      1500mm

      鋼板材料

      檢測高度1280mm以下光幕

      2

      MYLF-1.8CS

      1950mm

      1800mm

      鋼板材料

      檢測高度1440mm以上光幕

      3

      MYLF-1.5AL

      1650mm

      1500mm

      鋁合金材料

      檢測高度1280mm以下光幕

      4

      MYLF-1.8AL

      1950mm

      1800mm

      鋁合金材料

      檢測高度1440mm以上光幕

      5

      MYLF-1.5SS

      1650mm

      1500mm

      不銹鋼材料

      檢測高度1280mm以下光幕

      6

      MYLF-1.8SS

      1950mm

      1800mm

      不銹鋼材料

      檢測高度1440mm以上光幕


      專門用于檢測光幕安裝于戶外時使用，保護光幕不受撞擊損壞；
      內置電加熱玻璃，可自動加熱；
      內部溫濕度自動控制。當潮濕或雨霧汽較大時，玻璃開始加熱以消除表面凝露；當溫度過低時，自動清除玻璃表面的冰雪；
      箱體材顏色為不銹鋼本色、安全黃色，也可根據客戶指定顏色；
      箱體材料： 不銹鋼、冷軋鋼板、鋁合金等
      防霧玻璃： 電熱絲加熱安全鋼化玻璃；
      功率38W/個；
      電源為24VDC/5A，24VDC /10A；
      溫濕度控制器： 溫度低于0℃開始加熱（可現場設定）；
      濕度高于90%時開始加熱（可現場設定）；
      過熱保護控制： 溫度高于45℃時斷開加熱；
      內部接線： 光幕：配航空插頭接插線；
      加熱玻璃，外部接入24VDC電源；
